VENT PRO - Zařízení pro odlehčení výbuchu

Protiexplozní membrána značky RSBP je perfektním ekonomickým řešením ochrany před vznikem škod a ztrát ve výrobě. Za běžných provozních podmínek je odlehčovací otvor na technologickém zařízení překryt protiexplozní membránou. Při překročení provozní úrovně tlaku uvnitř zařízení dojde na jeho plášti k otevření zařízení pro odlehčení výbuchu a tím uvolnění tlaku a plamene z chráněného prostoru. Technologie je tak vystavena tlaku nižšímu, než je její tlaková odolnost, a proto nedojde k její destrukci. Efektivní odlehčení výbuchu prachu včetně lehkých kovů, plynu i hybridní směsi. Membrány VENT PRO jsou certifikovány v souladu s normou EN 14797.

KDE JE RIZIKO?

Skladování a manipulace s prachy v průmyslu jsou mnohdy spojeny s reálným nebezpečím výbuchu. Stačí jiskra od zkratu v elektroinstalaci, žhavý předmět, který se do technologického celku dostane společně s materiálem, nebo prosté nedodržení bezpečnosti práce - následky mohou být nedozírné. Riziko výbuchu vzniká nejen při manipulaci s prachem, ale také plynem, párou a hybridní směsí.

Stáhnout katalog

VÝHODY

  • vysoká účinnost, spolehlivost a dlouhá životnost
  • ekonomicky výhodné řešení
  • jednoduchá montáž, výměna a snadné zajištění náhradních dílů
  • variabilita statického otevíracího tlaku, včetně nízké tolerance (+/- 15 %)
  • variabilita velikostí a volitelného příslušenství
  • odolnost vůči abrazi, nárazu mechanických částic a povětrnostním vlivům
  • efektivita 100 % i při vysokém KSt
  • nové příslušenství deflektor DivEx - usměrňovač plamene

VHODNé PRO

  • filtry
  • zásobníky
  • sila
  • mlýny
  • drtiče
  • odlučovače
  • cyklóny
  • a další průmyslová zařízení

Typy zařízení pro odlehčení výbuchu

VENT PRO F - PLOCHÉ OBDÉLNÍKOVÉ

  • nová generace VMP F
  • vhodné pro aplikace s nízkým provozním tlakem
  • pro zařízení s teplotou provozu do 100 °C
  • instalace bez horní příruby
  • nerezová ocel
  • možnost zakružení
  • certifikace dle EN 14797, 2014/34/EU

VENT PRO D - VYPUKLÉ OBDÉLNÍKOVÉ

  • nová generace VMP D
  • jednovrstvá konstrukce pro zařízení s teplotou provozu do 100 °C
  • nerezová ocel
  • certifikace dle EN 14797, 2014/34/EU

VENT PRO T - VYPUKLÉ TŘíVRSTVÉ

  • nová generace VMP SU
  • ve variantě obdélníkové i kruhové
  • nerezová ocel s tlakotěsnou folií
  • pro použití u zařízení s provozní teplotou do 240 °C
  • vysoká podtlaková odolnost
  • vhodné i pro zařízení s tlakovými rázy
  • certifikace dle EN 14797, 2014/34/EU

VENT PRO S - VYPUKLÉ OBDÉLNÍKOVÉ

  • vypuklá jednovrstvá membrána
  • pro zařízení s teplotou provozu do 230 °C
  • integrovaný rám
  • vhodné i pro zařízení s tlakovými rázy
  • vhodné pro potravinářství, farmacii a chemický průmysl
  • nerezová ocel
  • certifikace dle EN 14797, 2014/34/EU

VOLITELNÉ PŘÍSLUŠENSTVÍ

  • deflektor DivEx - usměrňovač plamene
  • indikátor otevření (kabelový G1, magnetický G2, dodatkový G3)
  • tepelná izolace
  • rám nebo příruba
  • jiskrově bezpečné relé

PROTIvýbuchové DVEŘE

  • vhodné pro aplikace s nízkým provozním tlakem a bez tlakových pulzů
  • uhlíková ocel s povrchovou úpravou proti korozi
  • možnost opakovaného použití
  • vhodné pro technologie s velmi nízkou tlakovou odolností

VENT PRO F

VENT PRO D

VENT PRO T

VENT PRO S

VENT PRO S s deflektorem DivEx


DivEx je příslušenství k zařízení pro odlehčení výbuchu VENT PRO. Omezuje úhel otevření VENT PRO a usměrňuje výbuchovou tlakovou vlnu a plamen do požadovaného bezpečného prostoru. Zmenšuje nebezpečnou zónu kolem zařízení pro odlehčení výbuchu a zvětšuje použitelný provozní prostor.

Výhody

  • výrazné zredukování bezpečnostní zóny
  • ekonomické a efektivní řešení průmyslové infrastruktury
  • jednoduchá instalace zvyšující bezpečnost
  • bezúdržbová a dlouhá životnost
  • nerezové provedení

Stáhnout newsletter

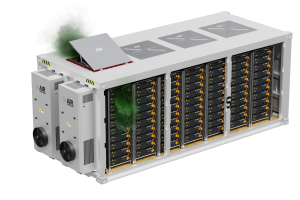

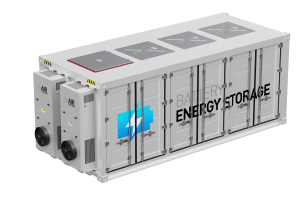

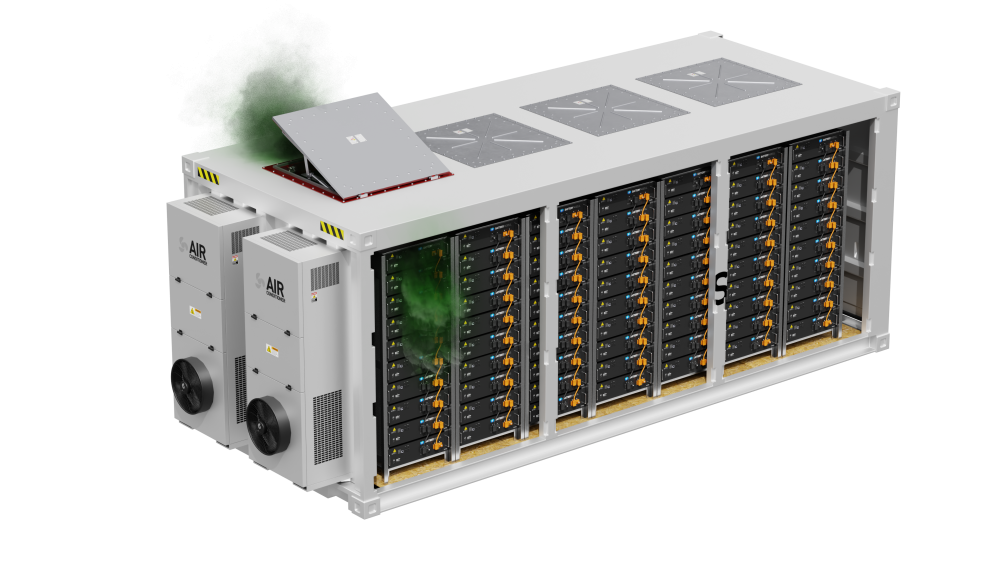

🔋V posledních letech došlo k rozšíření technologie BESS sloužící k uchování elektrické energie v bateriových celcích uskladněných v kontejnerech.🔋

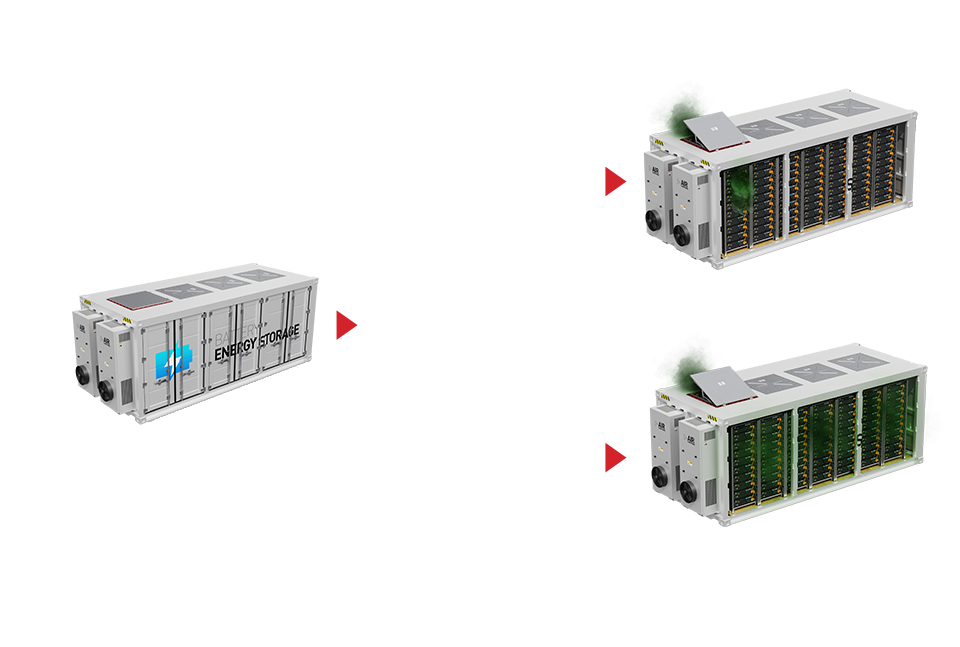

⚡Systémy BESS nejsou zcela bez rizika, proto je nezbytně nutné chránit jejich uložiště před výbuchem hořlavých plynů a par, které mohou vznikat při jejich provozu.⚡

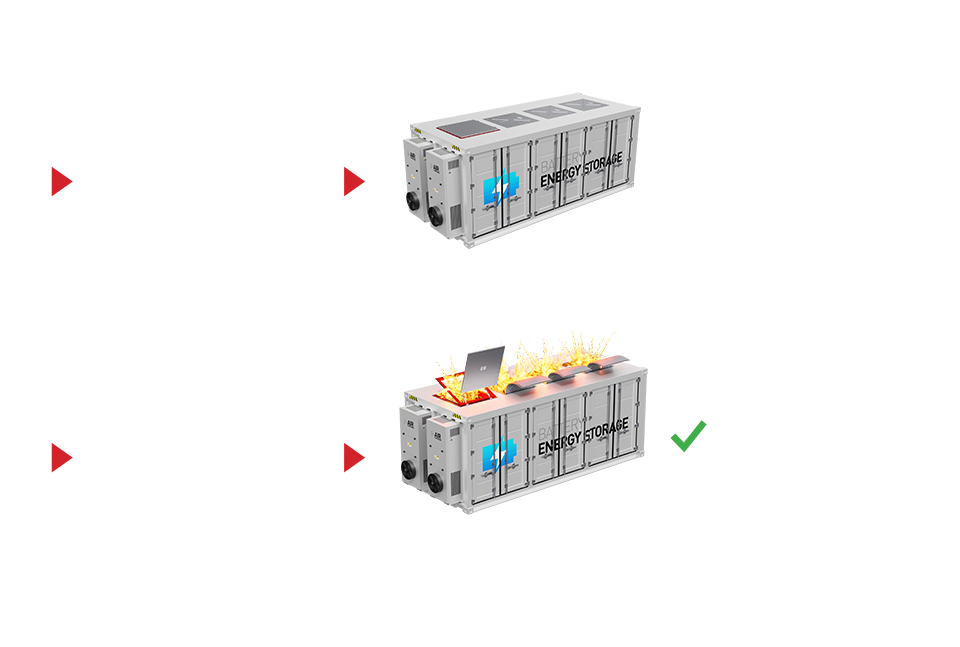

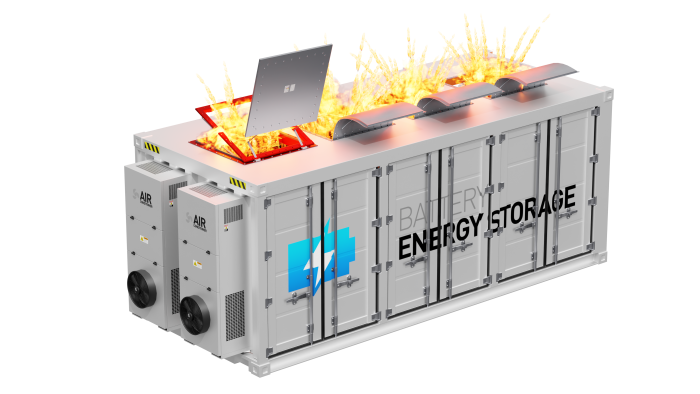

Zařízení VENT PRO S poskytuje vhodné odlehčení výbuchu tohoto systému. Splňuje veškeré požadavky na explozní ochranu, certifikaci, těsnost, a navíc je jednoduché na instalaci i údržbu.

VENT PRO S lze vybavit tepelnou izolací volitelné tloušťky, která spolehlivě ochrání systém BESS před tepelnými ztrátami.

Stáhnout PDF

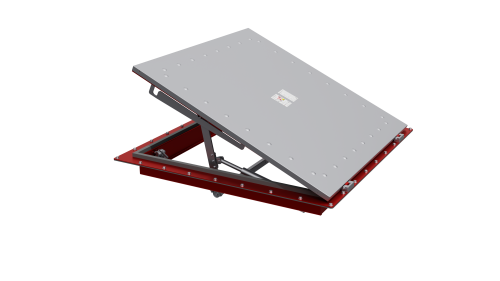

Odlehčení výbuchu VENT PRO S

  • Splňuje všechny požadavky explozní ochrany
  • Jednoduchá instalace a údržba
  • Volitelná tloušťka tepelné izolace
  • Provozní teplota -40 °C až 100 °C, v závislosti na těsnění -40 °C až 230 °C
  • Efektivní a ekonomické řešení



Potravinářský průmysl - sladovna

Sladovny jsou nedílnou součástí potravinářského průmyslu. Vypracovaná studie RSBP vám ukáže všechny rizikové oblasti, včetně výběru té nejvhodnější ochrany. V modelové situaci jsme znázornili příklady použití VENT PRO - zařízení pro odlehčení výbuchu.

Případová studie sladovna



Reference z instalací

Explosion venting device installed on silo Flat rectangular venting devices Venting device installed on filtration unit Venting device on concrete silo Filtration unit protected against explosion Venting device with thermal insulation

VENT PRO F

Rozměr Odlehčovací plocha (m2) A - vnější rozměr (mm) B - vnější rozměr (mm)
229 x 229 F 0,05 309 309
229 x 305 F 0,06 309 385
260 x 260 F 0,07 337 337
170 x 470 F 0,08 250 550
220 x 540 F 0,12 308 628
270 x 458 F 0,12 350 538
305 x 457 F 0,14 390 542
300 x 500 F 0,15 382 589
410 x 410 F 0,17 490 490
241 x 762 F 0,18 331 852
630 x 310 F 0,19 385 705
580 x 410 F 0,24 500 670
490 x 590 F 0,28 573 673
610 x 470 F 0,29 550 690
600 x 600 F 0,35 656 656
450 x 800 F 0,36 550 900
610 x 610 F 0,37 690 690
500 x 750 F 0,38 580 830
457 x 890 F 0,39 537 970
586 x 920 F 0,53 671 1005
588 x 908 F 0,53 680 1000
800 x 800 F 0,62 850 850
685 x 1100 F 0,75 765 1178
870 x 910 F 0,79 960 1000
920 x 920 F 0,83 1005 1005
915 x 1118 F 1,02 1000 1203
1020 x 1020 F 1,03 1106 1106
1118 x 1118 F 1,25 1202 1202
1130 x 1130 F 1,28 1220 1220
1000 x 2000 F 2,00 1090 2090

VENT PRO D

Rozměr Odlehčovací plocha (m2) A - vnější rozměr (mm) B - vnější rozměr (mm)
229 x 229 D 0,05 309 309
260 x 260 D 0,06 340 340
150 x 600 D 0,08 220 670
220 x 540 D 0,11 300 620
305 x 457 D 0,12 375 527
610 x 290 D 0,16 365 685
630 x 310 D 0,18 385 705
490 x 590 D 0,27 565 665
450 x 800 D 0,34 530 880
586 x 920 D 0,51 661 995
2 x 610 x 290 D 0,32 385 1385
2 x 630 x 310 D 0,35 385 1385
920 x 920 D 0,81 995 995
915 x 1118 D 0,98 990 1193
1020 x 1020 D 1 1095 1095

VENT PRO S

Rozměr Odlehčovací plocha (m2) A - vnější rozměr (mm) B - vnější rozměr (mm)
229 x 229 S 0,05 309 309
260 x 260 S 0,07 340 340
220 x 540 S 0,12 300 620
305 x 457 S 0,14 390 542
340 x 440 S 0,15 400 500
610 x 290 S 0,17 365 685
630 x 310 S 0,19 385 705
490 x 590 S 0,28 565 665
450 x 800 S 0,36 530 880
578 x 851 S 0,47 658 931
586 x 920 S 0,53 661 995
920 x 920 S 0,84 995 995
851 x 1162 S 0,98 931 1242
915 x 1118 S 1,01 990 1193
1020 x 1020 S 1,01 1095 1095
1130 x 1130 S 1,28 1220 1220

VENT PRO T - obdélníkové

Rozměr Odlehčovací plocha (m2) A - vnější rozměr (mm) B - vnější rozměr (mm)
229 x 229 T 0,04 309 309
260 x 260 T 0,05 340 340
220 x 540 T 0,1 300 620
305 x 457 T 0,11 375 527
610 x 290 T 0,14 365 685
630 x 310 T 0,16 385 705
490 x 590 T 0,24 565 665
2 x 610 x 290 T 0,28 385 1385
450 x 800 T 0,32 530 880
2 x 630 x 310 T 0,35 385 1405
586 x 920 T 0,48 661 995
920 x 920 T 0,78 995 995
915 x 1118 T 0,95 990 1193
1020 x 1020 T 0,96 1092 1095

VENT PRO T - kruhové

Rozměr Odlehčovací plocha (m2) D1 - vnitřní rozměr vydutí (mm) D2 - roztečná kružnice (mm) D3 - vnější rozměr (mm)
DN 250 T 0,05 265 320 345
DN 300 T 0,06 315 350 375
DN 350 T 0,07 340 387 420
DN 400 T 0,10 390 443 475
DN 450 T 0,13 445 486 525
DN 510 T 0,16 505 550 585
DN 600 T 0,24 595 646 675
DN 630 T 0,27 625 680 705
DN 750 T 0,41 765 817 845
DN 800 T 0,47 815 860 895
DN 880 T 0,53 875 920 955
DN 900 T 0,57 895 955 995
DN 1000 T 0,72 995 1060 1095
DN 1100 T 0,87 1095 1160 1195

DivEx

Version Vent panel VENT PRO Kst.max [bar.m/s] Pred.max [bar] Venting effciency [%] Weight [kg]
DivEx var. 1 170×470
150×600
220×540		 200-320 0.7-1.2 >65-70 4.0
DivEx var. 2 270×458
610×290
241×762
630×310		 200-320 0.7-1.2 65-80 5.1
DivEx var. 3 305×457
340×440
300×500		 200-320 0.7-1.2 70-80 5.2
DivEx var. 4 490×590
610×610
450×800
578×851		 200-320 0.7-1.2 70-80 15.0
DivEx var. 6 586×920
685×1100		 200-320 0.6-1.0 70-80 14.7
DivEx var. 7 870×910
851×1162		 200-320 0.6-1.0 65-70 25.0
DivEx var. 8 920×920
1020×1020
915×1118		 200-320 0.6-0.9 65-70 28.3
