Vent PRO - Equipo para alivio de explosiones

La membrana antiexplosión de RSBP es una solución económica perfecta para protegerse contra daños y pérdidas en la producción. En condiciones operativas comunes, el orificio de alivio está cubierto por una membrana antiexplosión. Cuando se excede el nivel de presión operativa dentro del equipo, el dispositivo de alivio de explosiones se abre para liberar la presión y las llamas del espacio protegido. Gracias a esto, la presión en el equipo es inferior a la de su resistencia, evitando así su destrucción. Alivio efectivo de explosiones de polvo, incluidos metales ligeros, gases y mezclas híbridas. Las membranas VENT PRO están certificadas conforme a EN 14797.

¿DÓNDE HAY RIESGOS?

El almacenamiento y manipulación de polvos en la industria suele estar asociado con riesgos de explosiones. Basta apenas una chispa producida por un cortocircuito en la instalación eléctrica, un objeto ardiente que entre en contacto con el material, o simplemente la inobservancia de la seguridad laboral – las consecuencias pueden ser impredecibles. El riesgo de explosiones se produce no solo al manipular polvos, sino también gases, vapores y mezclas híbridas.

Descargar catálogo VENT PRO  Descargar catálogo BESS

VENTAJAS

  • alta eficiencia y fiabilidad
  • larga vida útil
  • solución económica
  • fácil montaje y reemplazo, disponibilidad de repuestos
  • variabilidad de la presión de apertura estática, incluida una tolerancia baja (± 15%)
  • variabilidad de tamaños y accesorios opcionales
  • resistencia a la abrasión, impacto de partículas mecánicas y a la intemperie
  • 100% de eficacia incluso con KSt elevado
  • Nuevo accesorio: Deflector DivEx - Desviador de llamas

APTO PARA

  • filtros
  • alimentadores
  • silos
  • molinos
  • trituradoras
  • separadores
  • ciclones
  • y otros equipos industriales

TIPOS EQUIPOS PARA ALIVIO DE EXPLOSIONES

VENT PRO F - RECTANGULAR PLANA

  • Nueva generación VMP F
  • apta para aplicaciones con baja presión operativa
  • para equipos con temperatura operativa de hasta 100 °C
  • instalación sin brida superior
  • acero inoxidable
  • puede rizarse
  • certificado EN 14797, 2014/34/EU
  • apto para la aplicación BESS VENT

VENT PRO D - ABOMBADA RECTANGULAR

  • Nueva generación VMP D
  • diseño de una capa para equipos con temperatura operativa de hasta 100 °C
  • acero inoxidable
  • certificado EN 14797, 2014/34/EU

VENT PRO T - ABOMBADA DE TRES CAPAS

  • Nueva generación VMP SU
  • en variante rectangular y circular
  • acero inoxidable con aislación PTFE
  • para equipos con temperatura operativa de hasta 240 °C
  • alta resistencia al vacío
  • apta también para equipos con golpes de presión
  • certificado EN 14797, 2014/34/EU

VENT PRO S - RECTANGULARES CONVEXAS

  • membrana convexa de una capa
  • para equipos con temperatura operativa de hasta 230 °C
  • marco de instalación integrado
  • apta también para equipos con golpes de presión
  • para la industria alimentaria, farmacéutica y química
  • acero inoxidable
  • certificado EN 14797, 2014/34/EU
  • apto para la aplicación BESS VENT

ACCESORIOS OPCIONALES

  • Nuevo accesorio: Deflector DivEx - Desviador de llamas
  • indicador de apertura (de cable G1, magnético G2, suplementario G3)
  • aislación térmica
  • marco o brida
  • relé intrínsecamente seguro

PUERTAS ANTIEXPLOSIÓN

  • apta para aplicaciones con baja presión operativa y sin pulsos de presión
  • acero carbón con tratamiento superficial anticorrosivo
  • posibilidad de uso reiterado
  • aptas para equipos con baja resistencia a la presión

VENT PRO F

VENT PRO D

VENT PRO T

VENT PRO S

VENT PRO S with diverter DivEx


El DivEx es un accesorio para el dispositivo de alivio de explosiones VENT PRO. Limita el ángulo de apertura del VENT PRO y dirige la onda de presión de la explosión y la llama hacia un área segura designada. Esto reduce la zona peligrosa alrededor del dispositivo de alivio de explosiones y aumenta el espacio operativo utilizable.

Advantages

  • Reducción significativa de la zona de seguridad
  • Solución económica y eficiente para la infraestructura industrial
  • Instalación sencilla para aumentar la seguridad
  • Sin necesidad de mantenimiento y larga durabilidad
  • Construcción de acero inoxidable
  • apto para la aplicación BESS VENT

Descargar boletín informativo

SEGURIDAD CONTROLADA PARA LA ENERGÍA MODERNA

Los sistemas de almacenamiento de energía en baterías (BESS) son un pilar fundamental de la transición energética. A medida que aumentan las capacidades de almacenamiento, también crece la importancia de la seguridad.

Incluso las baterías modernas de tipo LFP pueden entrar en estado de fuga térmica (thermal runaway) en caso de un fallo grave. Esto provoca una rápida liberación de gases inflamables, la formación de una atmósfera explosiva y un aumento repentino de la presión.

Una deflagración posterior puede causar:

  • Sobrepresión destructiva dentro del contenedor
  • Daños en los equipos y componentes estructurales
  • Propagación secundaria de la llama
  • Paradas operativas prolongadas
  • Riesgo para el personal
  • Pérdidas económicas y de reputación

El riesgo es real. La solución debe ser sistemática.

THERMAL RUNAWAY sin protección

Sistema de almacenamiento de energía BESS

Liberación de gases debido a fallo de celda

Destrucción total del contenedor y los equipos

SISTEMA INTEGRADO DE PROTECCIÓN CONTRA EXPLOSIONES:

Solución completa y personalizada de protección contra explosiones. Para proyectos exigentes, suministramos un sistema totalmente integrado que incluye:

  • Paneles de alivio de explosión VENT PRO
  • Detectores de gases inflamables
  • Sistema de desgasificación controlada BESS Vent
  • Sistema de control
  • Diseño conforme a las normativas aplicables
  • Ingeniería basada en los parámetros de la batería y la geometría del contenedor


Alivio de explosión BESS VENT + VENT PRO

THERMAL RUNAWAY con protección contra explosiones

VENTAJAS PARA FABRICANTES E INVERSORES:

Nuestra solución no solo garantiza el cumplimiento normativo, sino también la estabilidad a largo plazo del proyecto:

  • Reducción de primas de seguro gracias al control demostrable del riesgo
  • Reinicio más rápido tras un incidente
  • Minimización de daños secundarios
  • Mayor confianza de inversores y aseguradoras
  • Apoyo a la estabilidad operativa a largo plazo

SERVICIOS ADICIONALES:

  • Estudio de evaluación de riesgos
  • Consultoría de proyectos
  • Cálculos técnicos
  • Apoyo en negociaciones con inversores y compañías de seguros
  • Organización de ensayos de explosión

DESGASIFICACIÓN CONTROLADA – BESS VENT

  • Ventilación controlada de los gases generados durante la fuga térmica
  • Reduce la concentración de gases inflamables
  • Ayuda a prevenir explosiones secundarias
  • Compatible con sistemas de detección

ALIVIO PRIMARIO DE EXPLOSIÓN – VENT PRO

  • Alivio controlado de explosión con 100 % de fiabilidad de activación
  • Presión de apertura ajustable
  • Larga vida útil
  • Ensayado en escenarios reales de explosión

DEFLAGRACIÓN DIRIGIDA – DIVEX

  • Redirección controlada de la onda de presión y del frente de llama hacia una zona segura designada
  • Reduce las distancias de seguridad requeridas mediante el control dirigido de la descarga
  • Permite optimizar el diseño del emplazamiento y mejorar la eficiencia del espacio

CUMPLIMIENTO CERTIFICADO Y RENDIMIENTO PROBADO

  • Conforme a EN 14797
  • Certificado según ATEX 2014/34/EU
  • Diseñado conforme a NFPA 68 y NFPA 69
  • Soporte de proyecto alineado con NFPA 855
  • Basado en UL 9540A, simulaciones CFD y ensayos experimentales con explosiones reales
  • Protección con grado IP
  • Validado mediante ensayos de explosión a escala real en diversas condiciones operativas

PROTECCIÓN AMBIENTAL

  • Diseño aislado de paneles de alivio de deflagración
  • Resistente a la formación de nieve y hielo
  • Resistente a la abrasión, esfuerzos mecánicos y condiciones climáticas
  • Accesorios de acero inoxidable

ACCESORIOS

  • Aislamiento térmico
  • Indicador de apertura
  • Deflector DivEx
  • Sistema de calefacción
PANEL DE VENTEO DE EXPLOSIÓN VENT PRO F: En la parte superior del sistema de almacenamiento de energía en baterías PANEL DE VENTEO DE EXPLOSIÓN BESS VENT + VENT PRO F: En la parte superior del sistema de almacenamiento de energía en baterías PANEL DE VENTEO DE EXPLOSIÓN VENT PRO F: En el lateral del sistema de almacenamiento de energía en baterías PANEL DE VENTEO DE EXPLOSIÓN VENT PRO F + DIVEX: En el lateral del sistema de almacenamiento de energía en baterías PANEL DE VENTEO DE EXPLOSIÓN BESS VENT + VENT PRO F + DIVEX: En el lateral del sistema de almacenamiento de energía en baterías ACTIVACIÓN DEL SISTEMA DE VENTILACIÓN BESS VENT: Reducción inmediata de la concentración de gases explosivos

INDUSTRIA ALIMENTARIA - MALTERÍA

Las malterías son parte integral de la industria alimentaria. Los estudios realizados por RSBP ilustran todas las áreas de riesgo además de la elección de la protección más adecuada. El ejemplo ilustra el uso de VENT PRO – dispositivo para alivio de explosiones.

Případová studie sladovna

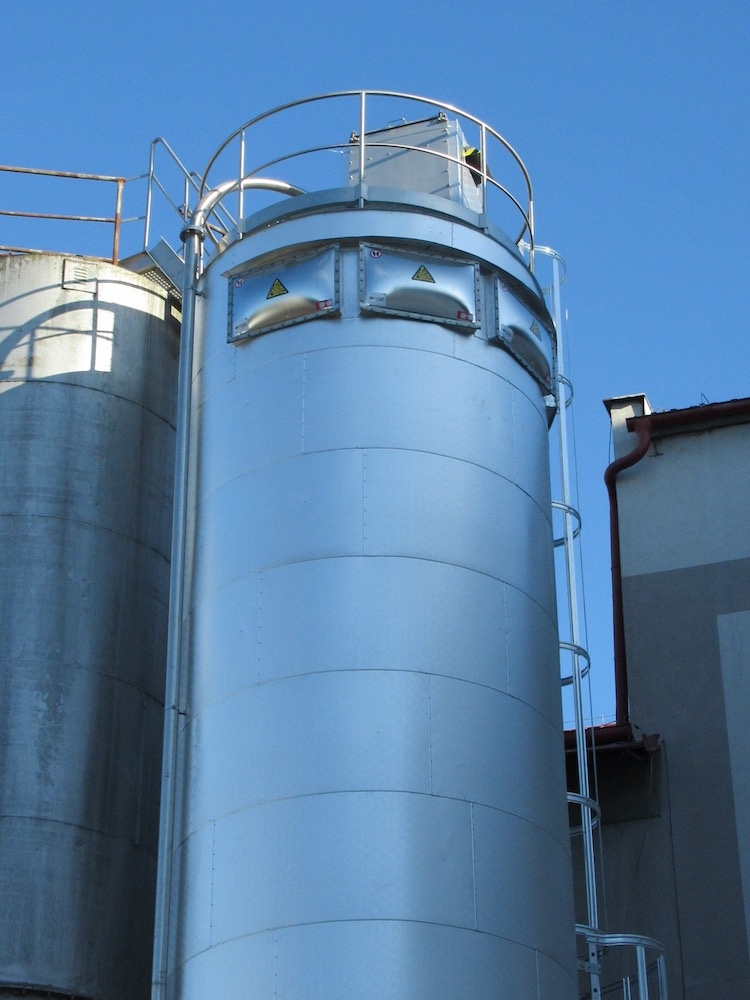

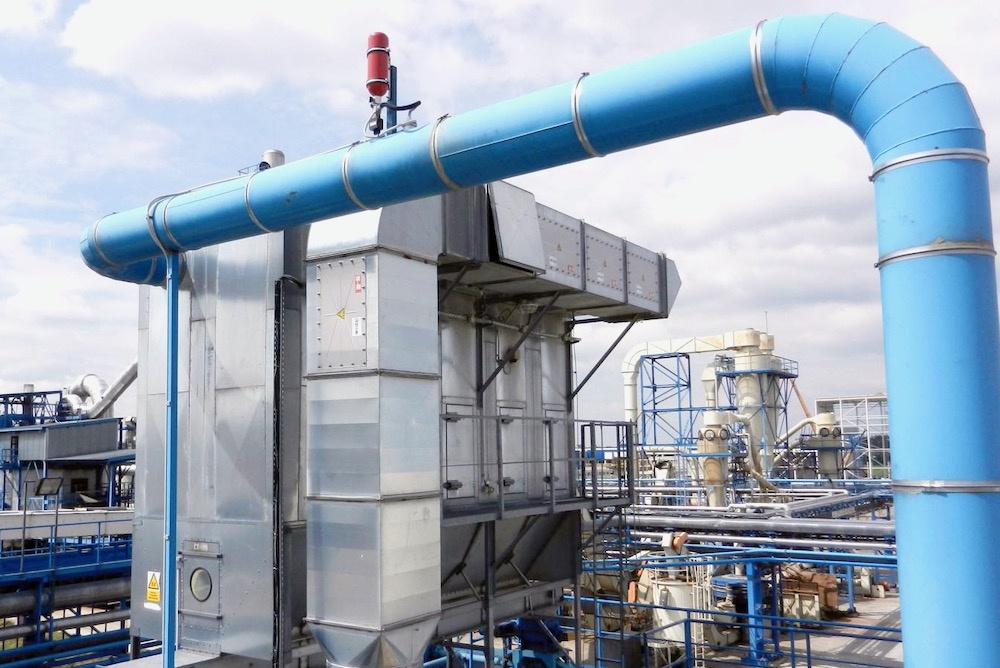

REFERENCIAS DE INSTALACIÓN

VENT PRO F

 Dimensiones Superficie de alivio (m2) A - tamaño externo (mm) B - tamaño externo (mm)
 229 x 229 F 0,05 309 309
 229 x 305 F 0,06 309 385
 260 x 260 F 0,07 337 337
 170 x 470 F 0,08 250 550
 220 x 540 F 0,12 308 628
 270 x 458 F 0,12 350 538
 305 x 457 F 0,14 390 542
 300 x 500 F 0,15 382 589
 410 x 410 F 0,17 490 490
 241 x 762 F 0,18 331 852
 630 x 310 F 0,19 385 705
 580 x 410 F 0,24 500 670
 490 x 590 F 0,28 573 673
 610 x 470 F 0,29 550 690
 600 x 600 F 0,35 656 656
 450 x 800 F 0,36 550 900
 610 x 610 F 0,37 690 690
 500 x 750 F 0,38 580 830
 457 x 890 F 0,39 537 970
 586 x 920 F 0,53 671 1005
 588 x 908 F 0,53 680 1000
 800 x 800 F 0,62 850 850
 685 x 1100 F 0,75 765 1178
 870 x 910 F 0,79 960 1000
 920 x 920 F 0,83 1005 1005
 915 x 1118 F 1,02 1000 1203
 1020 x 1020 F 1,03 1106 1106
 1118 x 1118 F 1,25 1202 1202
 1130 x 1130 F 1,28 1220 1220
 1000 x 2000 F 2,00 1090 2090

VENT PRO D

 Dimensiones Superficie de alivio (m2) A - tamaño externo (mm) B - tamaño externo (mm)
 229 x 229 D 0,05 309 309
 260 x 260 D 0,06 340 340
 150 x 600 D 0,08 220 670
 220 x 540 D 0,11 300 620
 305 x 457 D 0,12 375 527
 610 x 290 D 0,16 365 685
 630 x 310 D 0,18 385 705
 490 x 590 D 0,27 565 665
 450 x 800 D 0,34 530 880
 586 x 920 D 0,51 661 995
 2 x 610 x 290 D 0,32 385 1385
 2 x 630 x 310 D 0,35 385 1385
 920 x 920 D 0,81 995 995
 915 x 1118 D 0,98 990 1193
 1020 x 1020 D 1,00 1095 1095

VENT PRO S

 Dimensiones Superficie de alivio (m2) A - tamaño externo (mm) B - tamaño externo (mm)
 229 x 229 S 0,05 309 309
 260 x 260 S 0,07 340 340
 220 x 540 S 0,12 300 620
 305 x 457 S 0,14 390 542
 340 x 440 S 0,15 400 500
 610 x 290 S 0,17 365 685
 630 x 310 S 0,19 385 705
 490 x 590 S 0,28 565 665
 450 x 800 S 0,36 530 880
 578 x 851 S 0,47 658 931
 586 x 920 S 0,53 661 995
 920 x 920 S 0,84 995 995
 851 x 1162 S 0,98 931 1242
 915 x 1118 S 1,01 990 1193
 1020 x 1020 S 1,01 1095 1095
 1130 x 1130 S 1,28 1220 1220

VENT PRO T - RECTANGULAR

 Dimensiones Superficie de alivio (m2) A - tamaño externo (mm) B - tamaño externo (mm)
 229 x 229 T 0,04 309 309
 260 x 260 T 0,05 340 340
 220 x 540 T 0,10 300 620
 305 x 457 T 0,11 375 527
 610 x 290 T 0,14 365 685
 630 x 310 T 0,16 385 705
 490 x 590 T 0,24 565 665
 2 x 610 x 290 T 0,28 385 1385
 450 x 800 T 0,32 530 880
 2 x 630 x 310 T 0,35 385 1405
 586 x 920 T 0,48 661 995
 920 x 920 T 0,78 995 995
 915 x 1118 T 0,95 990 1193
 1020 x 1020 T 0,96 1092 1095

VENT PROT T - CIRCULAR

 Dimensiones Superficie de alivio (m2) D1 - dimensiones internas del abultamiento (mm) D2 - circunferencia (mm) D3 - dimensiones externas (mm)
 DN 250 T 0,05 265 320 345
 DN 300 T 0,06 315 350 375
 DN 350 T 0,07 340 387 420
 DN 400 T 0,10 390 443 475
 DN 450 T 0,13 445 486 525
 DN 510 T 0,16 505 550 585
 DN 600 T 0,24 595 646 675
 DN 630 T 0,27 625 680 705
 DN 750 T 0,41 765 817 845
 DN 800 T 0,47 815 860 895
 DN 880 T 0,53 875 920 955
 DN 900 T 0,57 895 955 995
 DN 1000 T 0,72 995 1060 1095
 DN 1100 T 0,87 1095 1160 1195

DivEx

Version Vent panel VENT PRO Kst.max [bar.m/s] Pred.max [bar] Venting effciency [%] Weight [kg]
DivEx var. 1 170×470
150×600
220×540		 200-320 0.7-1.2 >65-70 4.0
DivEx var. 2 270×458
610×290
241×762
630×310		 200-320 0.7-1.2 65-80 5.1
DivEx var. 3 305×457
340×440
300×500		 200-320 0.7-1.2 70-80 5.2
DivEx var. 4 490×590
610×610
450×800
578×851		 200-320 0.7-1.2 70-80 15.0
DivEx var. 6 586×920
685×1100		 200-320 0.6-1.0 70-80 14.7
DivEx var. 7 870×910
851×1162		 200-320 0.6-1.0 65-70 25.0
DivEx var. 8 920×920
1020×1020
915×1118		 200-320 0.6-0.9 65-70 28.3
