Vent PRO – Urządzenia do uwolnienia wybuchu

Membrany przeciwwybuchowe produkcji RSBP są skutecznym i tanim rozwiązaniem minimalizującym ryzyko powstawania poważnych szkód i strat w produkcji w przypadku eksplozji. W trakcie normalnej pracy chronionego urządzenia otwór dekompresyjny jest zamknięty membraną przeciwwybuchową. Przy przekroczeniu poziomu nominalnego ciśnienia otwarcia membrany, otwór dekompresyjny zostaje otwarty, a ciśnienie wybuchu zostaje uwolnione do strefy bezpiecznej. Efektem uwolnienia wybuchu jest ograniczenie ciśnienia wewnątrz urządzenia do wartości, nieprzekraczającej poziomu wytrzymałości ciśnieniowej urządzenia, w efekcie czego nie następuje jego zniszczenie. Efektywne uwolnienie wybuchu pyłów, także pyłów metali lekkich, gazów i mieszanin hybrydowych. Membrany VENT PRO są certyfikowane według normy EN 14797.

GDZIE JEST RYZYKO?

Magazynowanie i manipulacja z pyłami w przemyśle często są połączone z realnym niebezpieczeństwem wybuchu. Wystarczy iskra od zwarcia w instalacji elektrycznej, gorący przedmiot, który przedostanie się do technologii razem z materiałem, lub zwykłe nieprzestrzeganie zasad bezpieczeństwa pracy – skutki mogą być nieobliczalne. Ryzyko powstaje nie tylko podczas manipulacji z pyłem, ale także gazem, parą wodną i mieszankami hybrydowymi.

Pobierz katalog

ZALETY

  • duża skuteczność i niezawodność
  • długa żywotność
  • rozwiązanie ekonomiczne finansowo
  • prostota montażu i wymiany, dostępność części zamiennych
  • zróżnicowanie ciśnienia otwarcia, z niską tolerancją (+/- 15 %)
  • zróżnicowanie dostępnych rozmiarów i wyposażenia dodatkowego
  • odporność na zjawisko abrazji i wpływy atmosferyczne
  • sprawność 100 % także przy wysokim KSt (St 3)
  • Nowe akcesorium DivEx - deflektor płomienia

PRZEZNACZONE DO

  • filtrów
  • zasobników
  • silosów
  • młynów
  • kruszarek
  • separatorów
  • cyklonów
  • i innych urządzeń przemysłowych

RODZAJE URZĄDZEŃ DO UWOLNIENIA WYBUCHU

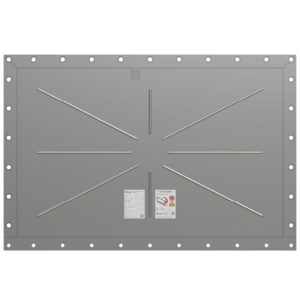

VENT PRO F – PŁASKIE MEMBRANY PROSTOKĄTNE

  • nowa generacja VMP F
  • przeznaczone do urządzeń z niskim ciśnieniem roboczym
  • dla urządzeń z temperaturą roboczą do 100 °C
  • montaż bez kołnierza górnego
  • stal nierdzewna
  • możliwość wygięcia
  • certyfikacja wg EN 14797, 2014/34/EU

VENT PRO D - WYPUKŁE MEMBRANY PROSTOKĄTNE

  • nowa generacja VMP D
  • jednowarstwowa konstrukcja do urządzeń z temperaturą roboczą do 100 °C
  • stal nierdzewna
  • certyfikacja wg EN 14797, 2014/34/EU

VENT PRO T - WYPUKŁE MEMBRANY TRZYWARSTWOWE

  • nowa generacja VMP SU
  • dostępne warianty okrągła i prostokątna
  • stal nierdzewna z izolacją PTFE
  • przeznaczone do urządzeń z temperaturą roboczą do 240 °C
  • wysoka wytrzymałość na podciśnienie
  • nadaje się również do urządzeń z pulsacją ciśnienia
  • certyfikacja wg EN 14797, 2014/34/EU

VENT PRO S - WYPUKŁE PROSTOKĄTNE

  • wypukła membrana jednowarstwowa
  • przeznaczone do urządzeń z temperaturą roboczą do 230 °C
  • zintegrowana rama montażowa
  • nadaje się również do urządzeń z pulsacją ciśnienia
  • nadaje się do przemysłu spożywczego, farmaceutycznego i chemicznego
  • stal nierdzewna
  • certyfikacja wg EN 14797, 2014/34/EU

WYPOSAŻENIE OPCJONALNE

  • Deflektor DivEx - Kierownik płomienia
  • czujnik otwarcia membrany (z przewodem G1, magnetyczny G2, dodatkowy G3)
  • izolacja termiczna
  • ramy lub kołnierz
  • przekaźnik iskrobezpieczny

DRZWI PRZECIWWYBUCHOWE - MEMBRANY MAGNETYCZNE

  • przeznaczone do urządzeń z niskim ciśnieniem roboczym i bez pulsów ciśnienia
  • stal węglowa z powierzchnią antykorozyjną
  • możliwość wielokrotnego użycia
  • do urządzeń z bardzo małą wytrzymałością na ciśnienie

VENT PRO F

VENT PRO D

VENT PRO T

VENT PRO S

VENT PRO S s deflektorem DivEx


DivEx to akcesorium do urządzenia do uwalniania wybuchu VENT PRO. Ogranicza kąt otwarcia VENT PRO i kieruje falę ciśnienia wybuchu oraz płomień do wyznaczonego bezpiecznego obszaru. Zmniejsza strefę zagrożenia wokół urządzenia do uwalniania wybuchu i zwiększa wykorzystywalną przestrzeń operacyjną.

Zalety

  • znaczne zmniejszenie strefy bezpieczeństwa
  • ekonomiczne i efektywne rozwiązanie dla infrastruktury przemysłowej
  • prosta instalacja zwiększająca bezpieczeństwo
  • bezobsługowy i długotrwały
  • wykonanie ze stali nierdzewnej

Pobierz biuletyn

PRZEMYSŁ SPOŻYWCZY – SŁODOWNIA

Słodownie stanowią nieodłączny element przemysłu spożywczego. Badania, opracowane przez RSBP, wskażą Ci wszystkie obszary ryzyka i umożliwią wybór optymalnego typu systemu ochronnego. W sytuacji modelowej pokazaliśmy przykłady zastosowania VENT PRO – urządzeń do uwolnienia wybuchu.

Sytuacja modelowa słodownia RSBP



INSTALACJE REFERENCYJNE

VENT PRO F

 Wymiar Powierzchnia uwolnienia (m2) A - Wymiar zewnętrzny (mm) B - Wymiar zewnętrzny (mm)
 229 x 229 F 0,05 309 309
 229 x 305 F 0,06 309 385
 260 x 260 F 0,07 337 337
 170 x 470 F 0,08 250 550
 220 x 540 F 0,12 308 628
 270 x 458 F 0,12 350 538
 305 x 457 F 0,14 390 542
 300 x 500 F 0,15 382 589
 410 x 410 F 0,17 490 490
 241 x 762 F 0,18 331 852
 630 x 310 F 0,19 385 705
 580 x 410 F 0,24 500 670
 490 x 590 F 0,28 573 673
 610 x 470 F 0,29 550 690
 600 x 600 F 0,35 656 656
 450 x 800 F 0,36 550 900
 610 x 610 F 0,37 690 690
 500 x 750 F 0,38 580 830
 457 x 890 F 0,39 537 970
 586 x 920 F 0,53 671 1005
 588 x 908 F 0,53 680 1000
 800 x 800 F 0,62 850 850
 685 x 1100 F 0,75 765 1178
 870 x 910 F 0,79 960 1000
 920 x 920 F 0,83 1005 1005
 915 x 1118 F 1,02 1000 1203
 1020 x 1020 F 1,03 1106 1106
 1118 x 1118 F 1,25 1202 1202
 1130 x 1130 F 1,28 1220 1220
 1000 x 2000 F 2,00 1090 2090

VENT PRO D

 Wymiar Powierzchnia uwolniena (m2) A - Wymiar zewnętrzny (mm) B - Wymiar zewnętrzny (mm)
 229 x 229 D 0,05 309 309
 260 x 260 D 0,06 340 340
 150 x 600 D 0,08 220 670
 220 x 540 D 0,11 300 620
 305 x 457 D 0,12 375 527
 610 x 290 D 0,16 365 685
 630 x 310 D 0,18 385 705
 490 x 590 D 0,27 565 665
 450 x 800 D 0,34 530 880
 586 x 920 D 0,51 661 995
 2 x 610 x 290 D 0,32 385 1385
 2 x 630 x 310 D 0,35 385 1385
 920 x 920 D 0,81 995 995
 915 x 1118 D 0,98 990 1193
 1020 x 1020 D 1,00 1095 1095

VENT PRO S

 Wymiar Powierzchnia uwolnienia (m2) A - Wymiar zewnętrzny (mm) B - Wymiar zewnętrzny (mm)
 229 x 229 S 0,05 309 309
 260 x 260 S 0,07 340 340
 220 x 540 S 0,12 300 620
 305 x 457 S 0,14 390 542
 340 x 440 S 0,15 400 500
 610 x 290 S 0,17 365 685
 630 x 310 S 0,19 385 705
 490 x 590 S 0,28 565 665
 450 x 800 S 0,36 530 880
 578 x 851 S 0,47 658 931
 586 x 920 S 0,53 661 995
 920 x 920 S 0,84 995 995
 851 x 1162 S 0,98 931 1242
 915 x 1118 S 1,01 990 1193
 1020 x 1020 S 1,01 1095 1095
 1130 x 1130 S 1,28 1220 1220

VENT PRO T - PROSTOKąTNE

 Wymiar Powierzchnia uwolnienia (m2) A - Wymiar zewnętrzny (mm) B - Wymiar zewnętrzny (mm)
 229 x 229 T 0,04 309 309
 260 x 260 T 0,05 340 340
 220 x 540 T 0,10 300 620
 305 x 457 T 0,11 375 527
 610 x 290 T 0,14 365 685
 630 x 310 T 0,16 385 705
 490 x 590 T 0,24 565 665
 2 x 610 x 290 T 0,28 385 1385
 450 x 800 T 0,32 530 880
 2 x 630 x 310 T 0,35 385 1405
 586 x 920 T 0,48 661 995
 920 x 920 T 0,78 995 995
 915 x 1118 T 0,95 990 1193
 1020 x 1020 T 0,96 1092 1095

VENT PRO T - OKRąGłE

 Wymiar Powierzchnia uwolnienia (m2) D1 - wewnętrzny rozmiar wybrzuszenia (mm) D2 - koło podziału (mm) D3 - wymiar zewnętrzny (mm)
 DN 250 T 0,05 265 320 345
 DN 300 T 0,06 315 350 375
 DN 350 T 0,07 340 387 420
 DN 400 T 0,10 390 443 475
 DN 450 T 0,13 445 486 525
 DN 510 T 0,16 505 550 585
 DN 600 T 0,24 595 646 675
 DN 630 T  0,27 625 680 705
 DN 750 T 0,41 765 817 845
 DN 800 T 0,47 815 860 895
 DN 880 T 0,53 875 920 955
 DN 900 T 0,57 895 955 995
 DN 1000 T 0,72 995 1060 1095
 DN 1100 T 0,87 1095 1160 1195

DivEx

Version VENT PRO Kst.max [bar.m/s] Pred.max [bar] Venting effciency [%] Weight [kg]
DivEx var. 1 170×470
150×600
220×540		 200-320 0.7-1.2 >65-70 4.0
DivEx var. 2 270×458
610×290
241×762
630×310		 200-320 0.7-1.2 65-80 5.1
DivEx var. 3 305×457
340×440
300×500		 200-320 0.7-1.2 70-80 5.2
DivEx var. 4 490×590
610×610
450×800
578×851		 200-320 0.7-1.2 70-80 15.0
DivEx var. 6 586×920
685×1100		 200-320 0.6-1.0 70-80 14.7
DivEx var. 7 870×910
851×1162		 200-320 0.6-1.0 65-70 25.0
DivEx var. 8 920×920
1020×1020
915×1118		 200-320 0.6-0.9 65-70 28.3
