B-FLAP I PRO - VÁLVULA DE SOLAPA DE AISLAMIENTO DE EXPLOSIÓN

La innovadora válvula de solapa de aislamiento de explosión B-FLAP I PRO está certificada conforme a EN 16447 y EN 15089. Nuestras válvulas de clapeta han sido probadas en uno de los más modernos laboratorios acreditados bajo condiciones reales de uso en plantas industriales.

Una novedad son sus mayores posibilidades de instalación. Según las normas vigentes, la válvula de clapeta pueden instalarse tanto en tuberías horizontales como verticales. Puede utilizarse tanto en sistemas de aspiración pull como push. La B-FLAP I PRO también puede instalarse en tuberías que con obstrucciones o codos entre el dispositivo protegido y el lugar de instalación de la válvula. Otra novedad es el aumento de la resistencia a la presión (pmax) de la clapeta, así como el aumento de la presión máxima reducida (pred,max) en el dispositivo protegido desde el que se propaga la posible explosión. Según las últimas pruebas y certificaciones, se ha acortado la distancia mínima de instalación del equipo protegido y se ha ampliado la distancia máxima de instalación.

La válvula de solapa de aislamiento de explosión B-FLAP I PRO puede utilizarse para aislar explosiones de polvos orgánicos, pegajosos, sinterizables y metálicos hasta clase St 3, y polvos con valores muy bajos de energía y temperatura de iniciación mínima (MIE y MIT). La renovación de la válvula antirretorno de clapeta también significa una manipulación más fácil durante la instalación, configuración y mantenimiento.

Descargo catálogo

PARÁMETROS TÉCNICOS MEJORADOS DE válvula de solapa de aislamiento de explosión B-FLAP I PRO

La válvula de solapa de aislamiento de explosión ofrece una forma eficaz de evitar la transmisión de explosiones entre partes interconectadas de equipos industriales. La clapeta aísla la explosión a lo largo de todo el recorrido de las tuberías del sistema de escape, por lo que es adecuada no sólo para evitar la transmisión de una explosión en la entrada al filtro o ciclón, sino también para aislarla en las tuberías de salida de los sistemas de filtrado (el llamado lado limpio del filtro), en las tuberías de aspiración al molino, en la entrada de material a las plantas de secado y otras instalaciones similares.

La válvula antirretorno de clapeta B-FLAP I PRO es un dispositivo mecánico diseñado para detener la propagación de llamas y presión en una explosión. En operación normal, la válvula antirretorno de clapeta se mantiene abierta gracias a un mecanismo RDP y reduce significativamente las pérdidas de presión. En caso de una explosión, se cierra y bloquea. Junto con otros componentes de seguridad, nuestra válvula antirretorno compone un sistema eficaz para la protección de unidades tecnológicas. B-FLAP I PRO se usa más comúnmente junto con los dispositivos para alivio de explosiones VENT PRO y FLEX. La válvula antirretorno de clapeta puede usarse en tuberías de diámetro DN 100 – DN 800.

Si sus equipos emplean transporte pneumático, tuberías con un diámetro menor de DN 100, o están diseñados par la máxima presión explosiva, o la distancia de instalación es menor a la necesaria para instalar una válvula antirretorno, fíjese en GatEx o barrera HRD.

¿DÓNDE HAY RIESGOS?

En los sistemas de tuberías que transportan material a granel entre las partes de una línea de producción puede producir una ignición (por ejemplo, por superficies calientes, fricción, chispas por fallas en los equipos, etc.), que junto con el aire que fluye y el material transportado crean una mezcla explosiva. La onda expansiva y las llamas propagadas por el sistema de tubería pueden alcanzar y dañar otros equipos conectados o poner en peligro a las personas que se encuentran en sus cercanías.

VENTAJAS

  • certificada seǵun EN 16447 y EN 15089
  • uso para todo tipo de polvo (incluido polvo metálico) hasta la clase de explosión St 3
  • certificada para polvos explosivos energía mínima de detonación y temperaturas extremadamente bajas (MIE, MIT)
  • aplicaciones para las vías de entrada y salida de los sistemas de filtración
  • uso para sistema push y pull
  • aplicación de flujo inverso
  • puede usarse en tuberías horizontales y verticales
  • puede usarse en sistemas de tuberías con codos y/o obstáculos
  • amplio rango de tamaños, DN 100 a 800
  • dispositivo mecánico que no necesita energía eléctrica ni sistema de activación
  • baja pérdida de presión, alta resistencia al vacío
  • puede ser equipada con un indicador de posición y/o de suciedad en la superficie de asiento
  • fácil instalación, control y mantenimiento
  • bloqueo mecánico cuando se cierra la clapeta
  • mecanismo RPD como equipamiento estándar
  • alternativa en acero inoxidable

PREVENCIÓN DE PROPAGACIÓN DE EXPLOSIONES ENTRE

  • secadoras
  • filtros
  • alimentadores
  • molinos
  • trituradores
  • separadores
  • ciclones
  • y otros equipos en donde existe el riesgo de propagación de polvo explosivo

INDUSTRIA ALIMENTARIA - MALTERÍA

Las malterías son parte integral de la industria alimentaria. Los estudios realizados por RSBP ilustran todas las áreas de riesgo además de la elección de la protección más adecuada. El ejemplo ilustra el uso de la válvula de solapa de aislamiento de explosión B-FLAP I PRO, que evita la propagación de una explosión entre las diferentes secciones de la tecnología.

Případová studie sladovny RSBP

REFERENCIAS DE INSTALACIÓN

DATOS TÉCNICOS

 Tipo ØA
(mm)
ØB
(mm)
ØC
(mm)
L
(mm)
N
(mm)
P
(mm)
Peso (kg)
 DN 100 152 132 100 280 287 244 9
 DN 125 177 157 125 305 308 269 11
 DN 150 202 182 150 330 337 294 13
 DN 200 253 233 200 390 387 344 18
 DN 250 303 283 250 510 502 417 41
 DN 280 343 317 280 560 537 447 48
 DN 300 363 337 300 580 552 467 51
 DN 315 378 352 315 600 567 482 54
 DN 355 418 392 355 630 607 522 62
 DN 400 464 438 400 695 652 568 73
 DN 450 514 488 450 750 702 619 88
 DN 500 564 538 500 800 752 669 101
 DN 560 664 629 560 930 838 745 157
 DN 630 734 698 630 1005 908 815 180
 DN 710 814 775 710 1156 1102 967 305
 DN 800 904 861 800 1246 1193 1057 351

Ya tiene el equipo, ¿necesita servicio? Escríbanos.

Datos de identificación
Información sobre el proyecto
Especificación del producto (polvo)

El tamaño máximo del archivo es 5 MB.
La cantidad máxima de archivos cargados es 10.

El tamaño máximo del archivo es 5 MB.
La cantidad máxima de archivos cargados es 10.

Especificaciones del equipo

El tamaño máximo del archivo es 5 MB.
La cantidad máxima de archivos cargados es 10.

Mostrar/ocultar cuestionario

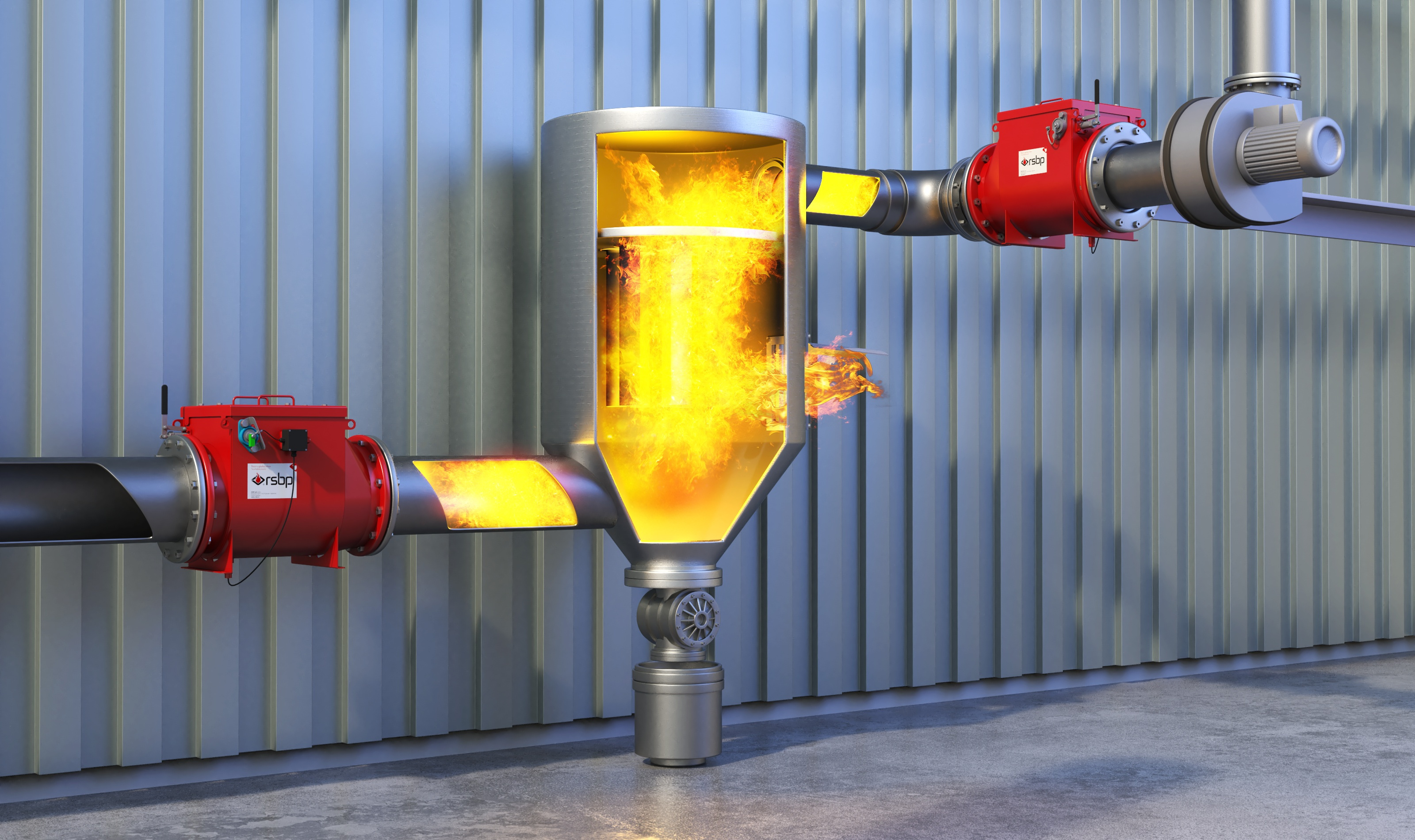

Visualización 1

  • Tipo de protección: Equipo para alivio de explosiones VENT PRO
  • Instalación de la clapeta: Tubería de entrada al filtro
  • Posición de la clapeta: Horizontal

Visualización 2

  • Tipo de protección: Equipo para la alivio de explosiones sin llama FLEX
  • Instalación de la clapeta: Tubería de entrada al filtro
  • Posición de la clapeta: Horizontal

Visualización 3

  • Tipo de protección: Equipo para alivio de explosiones VENT PRO
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Horizontal

Visualización 4

  • Tipo de protección: Equipo para la alivio de explosiones sin llama FLEX
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Horizontal

Visualización 5

  • Tipo de protección: Equipo para alivio de explosiones VENT PRO
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Horizontal

Visualización 6

  • Tipo de protección: Equipo para la alivio de explosiones sin llama FLEX
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Horizontal

Visualización 7

  • Tipo de protección: Equipo para alivio de explosiones VENT PRO
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Vertical

Visualización 8

  • Tipo de protección: Equipo para la alivio de explosiones sin llama FLEX
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Vertical

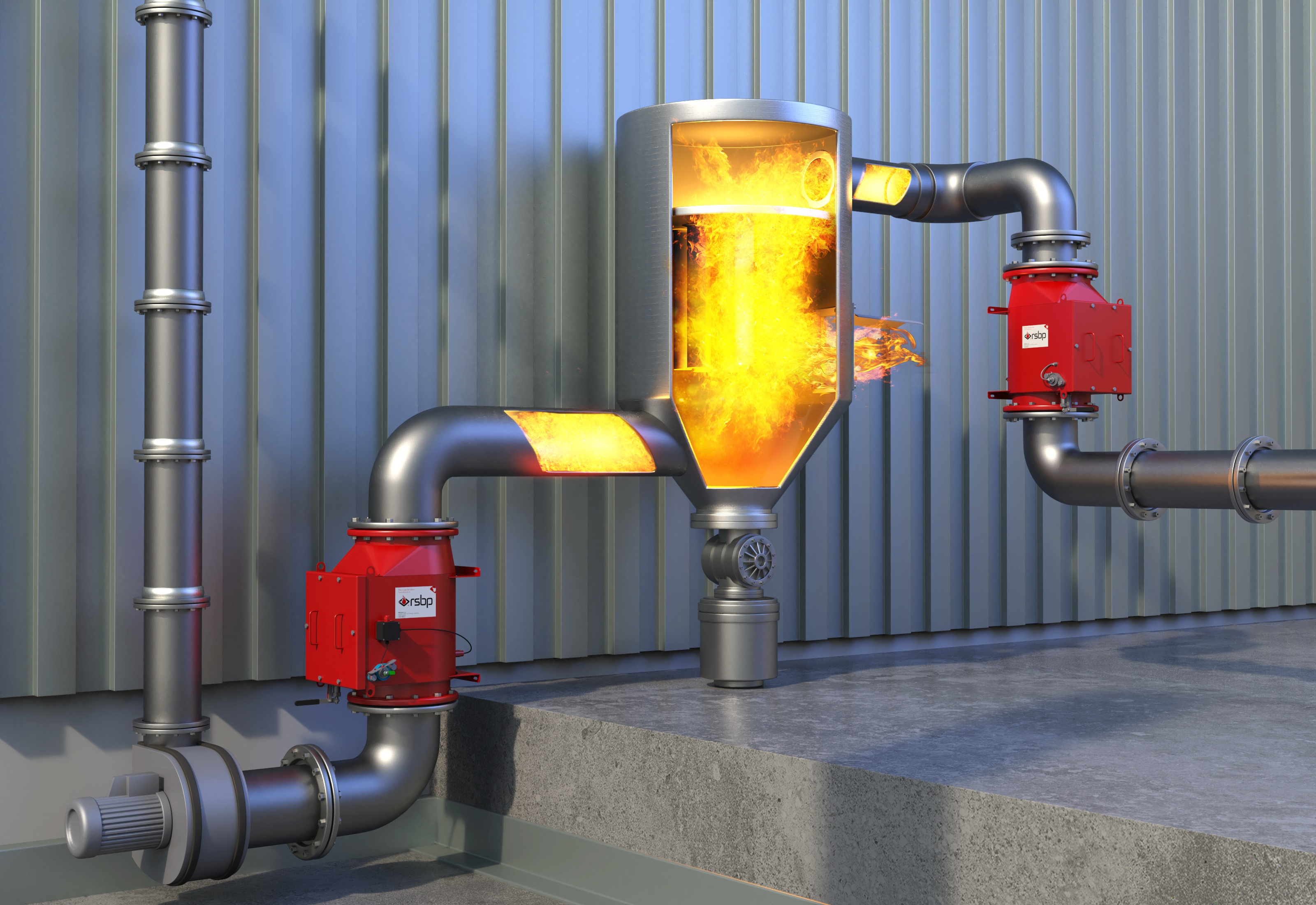

Visualización 9

  • Tipo de protección: Equipo para alivio de explosiones VENT PRO
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Vertical

Visualización 10

  • Tipo de protección: Equipo para la alivio de explosiones sin llama FLEX
  • Instalación de la clapeta: Entrada y salida
  • Posición de la clapeta: Vertical
